في عالم أنظمة الطاقة الحديثة، برز التوليد الموزع (DG) كحل محوري لتلبية متطلبات الطاقة المتزايدة باستمرار مع تعزيز تكامل مصادر الطاقة المتجددة. من بين التحديات العديدة التي تواجه أنظمة التوزيع المباشر، يعد التحكم في الطاقة التفاعلية ذا أهمية قصوى. باعتباري موردًا للطاقة التفاعلية للتحكم في الجهد، أنا متحمس للتعمق في كيفية إدارة التحكم في الجهد بفعالية للطاقة التفاعلية في نظام التوليد الموزع.
فهم الطاقة التفاعلية في التوليد الموزع
قبل أن نستكشف العلاقة بين الجهد والقدرة التفاعلية، من المهم أن نفهم ما هي القوة التفاعلية. في النظام الكهربائي المتناوب، الطاقة التفاعلية هي الطاقة التي تتأرجح بين المصدر والحمل دون استهلاكها. مطلوب إنشاء وصيانة المجالات الكهربائية والمغناطيسية في الأحمال الحثية والسعوية مثل المحركات والمحولات ومصابيح الفلورسنت.
في نظام التوليد الموزع، يتم توصيل العديد من موارد الطاقة الموزعة (DERs) مثل الألواح الشمسية وتوربينات الرياح ومحطات الطاقة المائية الصغيرة الحجم بالشبكة. غالبًا ما يكون لوحدات DER هذه خصائص مختلفة لعامل الطاقة. على سبيل المثال، تعمل أنظمة الطاقة الشمسية الكهروضوئية عادةً بمعامل طاقة قريب من الوحدة في ظل الظروف العادية. ومع ذلك، عندما يكون خرج الطاقة الكهروضوئية منخفضًا أو تكون هناك اختلافات في جهد الشبكة، يمكن أن ينحرف عامل الطاقة. وبالمثل، قد تقوم توربينات الرياح بسحب أو حقن طاقة تفاعلية اعتمادًا على وضع التشغيل وظروف الشبكة.
يمكن أن يؤدي وجود الطاقة التفاعلية في نظام DG إلى العديد من المشكلات. يمكن أن يسبب تقلبات الجهد، وزيادة فقدان الخط، وانخفاض كفاءة النظام. علاوة على ذلك، فإنه قد ينتهك معايير جودة الطاقة التي وضعتها الهيئات التنظيمية. ولذلك، يعد التحكم الفعال في الطاقة التفاعلية أمرًا ضروريًا لضمان التشغيل المستقر والفعال لنظام التوليد الموزع.
العلاقة بين الجهد والطاقة التفاعلية
تخضع العلاقة بين الجهد والقدرة التفاعلية في النظام الكهربائي لمبادئ نظرية الدائرة. في خط التوزيع الشعاعي البسيط، يُعطى انخفاض الجهد ((\Delta V)) على طول الخط بالصيغة التقريبية التالية:
(\Delta V=\frac{PR + QX}{V})
حيث (P) هي القوة الحقيقية، (Q) هي القدرة التفاعلية، (R) هي مقاومة الخط، (X) هي مفاعلة الخط، و (V) هو الجهد الاسمي.
من هذه الصيغة يمكننا أن نرى أن انخفاض الجهد يتناسب طرديا مع تدفق الطاقة التفاعلية ((Q)) عندما تكون مفاعلة الخط ((X)) غير صفر. في نظام التوليد الموزع، إذا لم يتم التحكم في حقن الطاقة التفاعلية أو امتصاصها بشكل صحيح، فقد يؤدي ذلك إلى اختلافات كبيرة في الجهد عند نقاط مختلفة في الشبكة.
على العكس من ذلك، يمكن أن يؤثر الجهد الكهربي عند ناقل معين في النظام أيضًا على تدفق الطاقة التفاعلية. على سبيل المثال، في النظام ذي الأحمال الحثية، سيؤدي انخفاض الجهد إلى سحب الأحمال الحثية لمزيد من الطاقة التفاعلية، والتي بدورها يمكن أن تؤدي إلى تقليل الجهد بشكل أكبر. يمكن أن تؤدي حلقة ردود الفعل الإيجابية هذه إلى عدم استقرار الجهد إذا لم يتم تخفيفها.
طرق التحكم في الجهد لإدارة الطاقة التفاعلية
هناك العديد من طرق التحكم في الجهد التي يمكن استخدامها لإدارة الطاقة التفاعلية في نظام التوليد الموزع. يمكن تصنيف هذه الأساليب على نطاق واسع إلى السيطرة المحلية والسيطرة المركزية.
التحكم المحلي
تعتمد طرق التحكم المحلية على القياسات وإجراءات التحكم على مستوى DER الفردي أو مستوى التحميل. إحدى استراتيجيات التحكم المحلية الأكثر شيوعًا هي استخدام أجهزة تصحيح معامل القدرة (PFC). هذه الأجهزة مثلخزانة التعويض التفاعلية 10 كيلو فولت، يمكن تثبيتها عند نقطة اتصال DER أو التحميل.
تعمل أجهزة PFC عن طريق ضبط حقن الطاقة التفاعلية أو الامتصاص للحفاظ على عامل الطاقة المطلوب. على سبيل المثال، في النظام الكهروضوئي، يمكن لوحدة التحكم PFC مراقبة عامل الطاقة بشكل مستمر والتحكم في تشغيل العاكس لحقن أو امتصاص الكمية المناسبة من الطاقة التفاعلية. يساعد ذلك على تثبيت الجهد عند نقطة الاتصال وتقليل تدفق الطاقة التفاعلية في شبكة التوزيع.
طريقة التحكم المحلية الأخرى هي استخدام مبدلات التحميل (OLTCs) على محولات التوزيع. يمكن لـ OLTCs ضبط نسبة دوران المحول لتنظيم جهد الخرج. من خلال التحكم في الجهد في الجانب الثانوي للمحول، يمكن إدارة تدفق الطاقة التفاعلية في الشبكة النهائية بشكل غير مباشر.
التحكم المركزي
تتضمن طرق التحكم المركزية استخدام وحدة تحكم مركزية تجمع المعلومات من نقاط متعددة في نظام التوليد الموزع وتتخذ قرارات تحكم منسقة. يمكن لوحدة التحكم المركزية استخدام خوارزميات متقدمة وبيانات في الوقت الفعلي لتحسين تدفق الطاقة التفاعلية وملف الجهد الكهربي عبر الشبكة بأكملها.

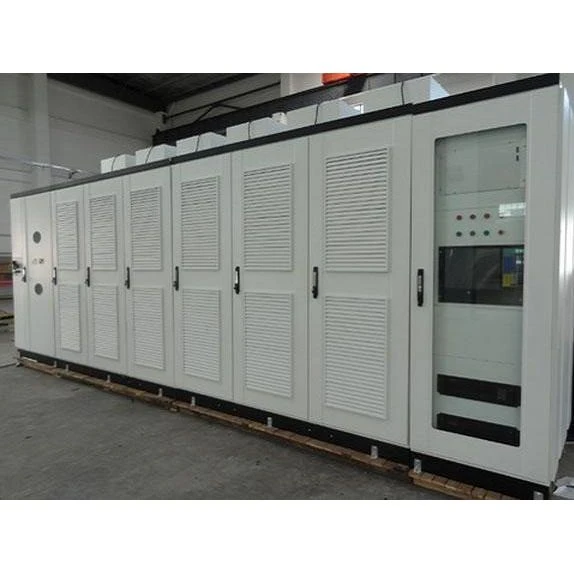

أحد أساليب التحكم المركزية هو استخدامتعويض الطاقة التفاعلية الديناميكيةأنظمة. تتكون هذه الأنظمة عادةً من أجهزة إلكترونية تعمل بالطاقة مثل معوضات var الثابتة (SVCs) والمعوضات المتزامنة الثابتة (STATCOMs). يمكن لوحدة التحكم المركزية التواصل مع هذه الأجهزة وضبط خرج الطاقة التفاعلية بناءً على متطلبات النظام الشاملة.
على سبيل المثال، في نظام توليد موزع واسع النطاق مع العديد من مزارع الرياح والمحطات الكهروضوئية، يمكن لوحدة التحكم المركزية جمع البيانات حول مستويات الجهد، وتدفقات الطاقة الحقيقية والتفاعلية في الحافلات المختلفة. بناءً على هذه المعلومات، يمكنه إرسال دعم الطاقة التفاعلية من SVCs أو STATCOMs للحفاظ على الجهد ضمن الحدود المقبولة وتقليل تدفق الطاقة التفاعلية الإجمالي في الشبكة.
فوائد الجهد - القدرة التفاعلية المتحكم بها في التوليد الموزع
يوفر تنفيذ إدارة الطاقة التفاعلية التي يتم التحكم فيها بالجهد في نظام التوليد الموزع العديد من الفوائد.
تحسين استقرار الجهد
من خلال التحكم الفعال في تدفق الطاقة التفاعلية، يمكن تحسين استقرار الجهد بشكل كبير. وهذا يقلل من خطر انخفاض الجهد والتضخم وانقطاع التيار الكهربائي، مما يضمن توفير مصدر طاقة موثوق للمستهلكين.
تقليل خسائر الخط
يساهم تدفق الطاقة التفاعلية في شبكة التوزيع في زيادة خسائر الخطوط. ومن خلال تقليل تدفق الطاقة التفاعلية من خلال التحكم في الجهد، يمكن تقليل خسائر الخط، مما يؤدي إلى تحسين كفاءة النظام وخفض تكاليف الطاقة.
تحسين جودة الطاقة
الجهد - تساعد إدارة الطاقة التفاعلية التي يتم التحكم فيها في الحفاظ على معايير جودة الطاقة مثل حجم الجهد والتردد والتشوه التوافقي. وهذا مهم بشكل خاص للأحمال الحساسة مثل المعدات الصناعية والأجهزة الإلكترونية.
تكامل مصادر الطاقة المتجددة
غالبًا ما تكون مصادر الطاقة المتجددة مثل الطاقة الشمسية وطاقة الرياح متقطعة بطبيعتها. الجهد الكهربي - يمكن لإدارة الطاقة التفاعلية التي يتم التحكم فيها أن تساعد في تخفيف تقلبات الطاقة المرتبطة بهذه المصادر وتسهيل اندماجها السلس في الشبكة.
دورنا كمورد للطاقة التفاعلية للتحكم في الجهد
كالتحكم في الجهد الكهربائيالمورد، ونحن ملتزمون بتقديم حلول عالية الجودة لإدارة الطاقة التفاعلية في أنظمة التوليد الموزعة. تم تصميم منتجاتنا لتلبية المتطلبات المحددة لتطبيقات DG المختلفة، سواء كان ذلك نظامًا كهروضوئيًا سكنيًا صغير الحجم أو مزرعة رياح صناعية واسعة النطاق.
نحن نقدم مجموعة واسعة من المنتجات، بما في ذلك أجهزة تصحيح معامل الطاقة المتقدمة، وأنظمة تعويض الطاقة التفاعلية الديناميكية، وأجهزة التحكم الذكية. تم تجهيز منتجاتنا بأحدث التقنيات ومصممة لتكون موثوقة وفعالة وسهلة التركيب والصيانة.
بالإضافة إلى عروض منتجاتنا، فإننا نقدم أيضًا الدعم الفني الشامل والخدمات الاستشارية. يمكن لفريق الخبراء لدينا مساعدتك في تحليل متطلبات النظام لديك، وتصميم إستراتيجية التحكم التفاعلي الأمثل في الطاقة، وضمان التنفيذ الناجح لحلولنا.
تواصل معنا للمشتريات والاستشارات
إذا كنت تبحث عن حلول فعالة لإدارة الطاقة التفاعلية التي يتم التحكم فيها بالجهد في نظام التوليد الموزع لديك، فنحن ندعوك للاتصال بنا. فريق المبيعات المخصص لدينا جاهز لمناقشة احتياجاتك الخاصة وتزويدك بحل مخصص. سواء كنت شركة مرافق، أو مطورًا للطاقة المتجددة، أو مستهلكًا صناعيًا، فلدينا الخبرة والمنتجات لتلبية متطلباتك.
مراجع
- كوندور، ب. (1994). استقرار نظام الطاقة والتحكم فيه. ماكجرو - هيل.
- غرينجر، جي جي، وستيفينسون، دبليو دي (1994). تحليل نظام الطاقة. ماكجرو - هيل.
- بوس، بك (2002). إلكترونيات الطاقة ومحركات السرعة القابلة للتعديل. برنتيس هول.
